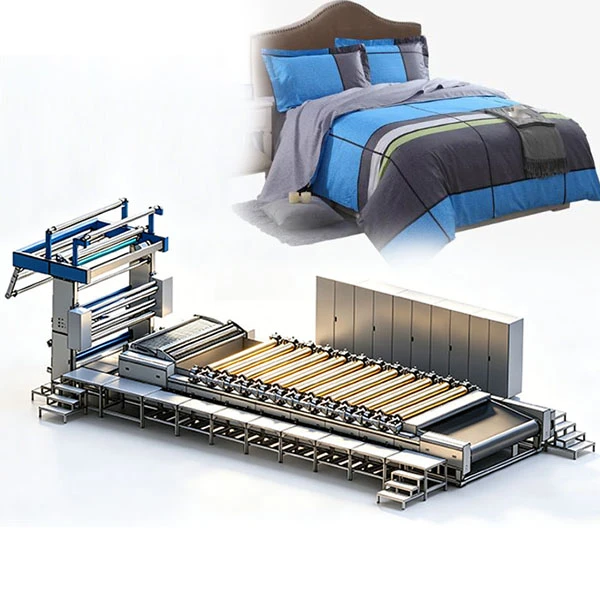

تجهیزات چاپ روتاری منسوجات خانگی

تجهیزات چاپ روتاری منسوجات خانگیتجهیزات چاپ مداوم و با راندمان بالا هستند. از مزایای اصلی آنها می توان به سرعت بالا، هزینه کم، رنگ های متعدد و مناسب بودن برای عرض های وسیع اشاره کرد که آنها را به ویژه برای تولید انبوه منسوجات خانگی مانند روتختی، روتختی و پرده ایده آل می کند.



از نظر ساختاری، آنها از چهار ماژول اصلی تشکیل شده اند:

ورودی پارچه ← چاپ ← خشک کردن ← خروجی پارچه، با اجزای اصلی صفحه دوار نیکل + نوار مغناطیسی اسکاجی + سیستم پتوی ثبت الگوی مبتنی بر سروو.





سیستم کنترل	واحد چاپ	واحد خشک کردن



مزایا و ویژگی های اصلی
1. راندمان تولید بسیار بالا (بارزترین مزیت)

چاپ مداوم و بدون وقفه با سرعت 40 تا 100 متر در دقیقه، با خروجی روزانه به ده ها هزار متر.

مناسب برای دسته های بزرگ و سفارشات طولانی (تقاضای اصلی در منسوجات خانگی).

هزینه واحد می تواند تا چند سنت در هر متر کم باشد.



2. کیفیت چاپ پایدار، مطابق با الزامات منسوجات خانگی

پوشش خمیری رنگی قوی: رنگ های ثابت و زنده، ایده آل برای رنگ های سنگین و الگوهای پوشش کامل در منسوجات خانگی.

دقت ثبت الگوی بالا: درایو سرو + ثبت خودکار سه طرفه، دقت تا 0.1 ± میلی متر، چاپ ثابت 4 تا 16 رنگ.

نفوذ یکنواخت: فشار قابل کنترل نوار مغناطیسی و چسباندن یکنواخت از طریق صفحه نمایش، ثبات رنگ خوب در هر دو طرف را تضمین می کند.



3. سازگاری (کاملاً با الگوهای اصلی منسوجات خانگی مطابقت دارد)

در تکرار الگوها، راه راه‌های هندسی، بلوک‌های رنگی بزرگ، گل‌ها و دیگر طرح‌های کلاسیک منسوجات خانگی عالی است.

اندازه تکرار استاندارد 64 سانتی متر؛ تکرارهای سفارشی 904 میلی متر، 108 سانتی متر یا 245 سانتی متر (تکرار بزرگ) نیز موجود است.



ساختار و اجزای ماشین
1. Fabric Infeed Device
اجزاء: غلتک های تغذیه، برانکارد پارچه، جبران کننده تنش، صاف کننده پود، صفحه گرمایش الکتریکی قوسی، سنسور لبه فوتوالکتریک.
توابع:هم از خوراک رول و هم خوراک بافتنی پشتیبانی می کند. گزینه های بدون تنش یا تنش موجود است.

گرد و غبار و الیاف شل را از سطح پارچه پاک می کند تا از چاپ تمیز اطمینان حاصل شود.

حسگر لبه فوتوالکتریک به طور خودکار انحراف را تصحیح می کند و از لبه های پارچه صاف و حتی حاشیه های خود اطمینان می دهد.

صفحه گرمایش برقی قوسی پارچه را برای چسبندگی صاف به پتو از قبل گرم می کند.

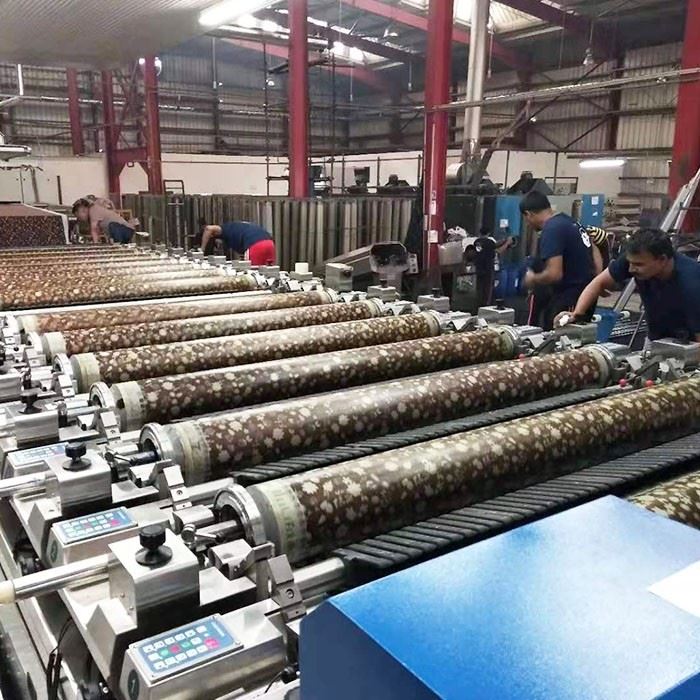

2. واحد چاپ (مکانیسم چاپ هسته)
متشکل از: سیستم پتو، سیستم صفحه چرخشی، سیستم کاربرد خمیر و سیستم درایو ثبت الگو.

صفحه دوار (صفحه نمایش نیکل - حامل الگو)

شکل مش: لانه زنبوری شش ضلعی. تعداد مش: 60-120 مش (80-100 مش معمولاً برای منسوجات خانگی استفاده می شود).

ساخت: حکاکی لیزری یا الکتروفرمینگ برای ایجاد مناطق الگوی باز. یک صفحه نمایش در هر رنگ

ابعاد: دور (اندازه تکرار) 640 میلی متر، 914 میلی متر، 1018 میلی متر; عرض متناسب با عرض پارچه



3. دستگاه خشک کن (برای تثبیت رنگ و جلوگیری از خونریزی)
اجزاء: محفظه خشک کردن پیش خشک مادون قرمز + محفظه خشک کردن هوای گرم، نخ چند لایه پارچه، کنترل دمای خودکار.
توابع:پیش خشک کردن مادون قرمز پس از هر رنگ از مخلوط شدن خمیر رنگ و خونریزی جلوگیری می کند.

محفظه خشک کردن (بخار/روغن حرارتی/گاز گرمایش) کاملا خشک می شود و رنگ را ثابت می کند و از ثبات رنگ اطمینان حاصل می کند.



4. Fabric Outfeed Device
اجزای سازنده: غلتک های خنک کننده، تنظیم کشش، قاب بافندگی/بچر.
توابع:خنک شدن و تنظیم پس از خشک شدن برای جلوگیری از انقباض حرارتی یا تغییر شکل.

بافندگی خودکار تاشو یا رول سیم پیچ، تولید پارچه تمیز و تمام شده آماده برای پردازش بعدی.



کاربردهای صنعتی



●ارتقاهای فنی
شکستن محدودیت های رنگ: دقت بالاتکنولوژی صفحه نمایش چرخشیایجاد هر الگوی رنگی را با همپوشانی 4 تا 16 صفحه امکان پذیر می کند.

اندازه تکرار بزرگ: مدرنماشین آلات چاپ پارچهپشتیبانی از تکرارهای 640 تا 2500 میلی متر، ترکیبی از مزیت "الگوی بزرگ" چاپ تخت.

پارچه‌های خاص: با ویژگی‌هایی مانند نوارهای مغناطیسی و غلتک‌های فشار نافذ، اثر نفوذ و سرعت تولید پارچه‌های پرز را تا حد زیادی بهبود می‌بخشند.



●سازگاری گسترده با پارچه (سازگار با بسیاری از انواع منسوجات خانگی)
تقریباً برای تمام پارچه های منسوجات خانگی از جمله پنبه، پلی استر-پنبه، پلی استر، پارچه سمباده، فلانل، پارچه تری و غیره مناسب است.
از چاپ مداوم پارچه‌های منسوجات خانگی با عرض وسیع (280 تا 320 سانتی‌متر) پشتیبانی می‌کند.



●درجه بالای اتوماسیون، عملیات آسان و تعمیر و نگهداری
فرآیند کاملاً خودکار: تغذیه خودکار پارچه، ثبت الگو، عرضه خمیر، خشک کردن، و خروجی - شدت کار کم.

پایه صفحه باز: تغییر سریع صفحه نمایش (حتی بدون توقف دستگاه)، مناسب برای تولید انعطاف پذیر انواع مختلف.

شستشوی خودکار پتو و بازیافت آب: هزینه های عملیاتی و نگهداری کم.



●مزایای قابل توجه هزینه (اولین انتخاب برای تولید انبوه)
هزینه ساخت صفحه نمایش کم: صفحات نیکل قابل استفاده مجدد هستند (صدها بار). هزینه هر متر زمانی که در طول دوره های تولید طولانی مستهلک شود بسیار کم است.

استفاده از خمیر بالا: سیستم تامین خمیر بسته ضایعات را به حداقل می رساند.





برای راه حل چاپ صفحه چرخشی پارچه منسوجات خانگی خود با DGE تماس بگیرید.







تگ های محبوب: تجهیزات چاپ دوار منسوجات خانگی، تولید کنندگان تجهیزات چاپ چرخشی منسوجات خانگی چین، تامین کنندگان، کارخانه, چاپگر صفحه نمایش چرخشی خودکار, دستگاه چاپ سیلک اسکرین اتوماتیک, تجهیزات چاپ صفحه چرخشی پارچه, چاپگر صفحه نمایش چرخشی منسوجات خانگی, ماشین‌های چاپ سیلک اسکرین روتاری, محدوده چاپ سیلک اسکرین چرخشی

مشخصات فنی



نام

تجهیزات چاپ روتاری منسوجات خانگی

1.واحد چاپ

مدل

7280A (نوع پرسرعت)

عرض اسمی (سانتی متر)

180

200

220

240

260

280

300

320

340

عرض چاپ موثر (سانتی متر)

162

185

205

225

245

265

285

305

325

رنگ های استاندارد

4/6/8/10/12/14/16

اندازه تکرار (میلی متر)

577,640,820,914,1018

انواع چاپ

پارچه بافتنی، پارچه بافته شده

سرعت چاپ

4- 100m/min

نوع چاپ

نوع مغناطیسی + نوع خراش دهنده (هر ترکیبی)

دقت تراز

± 0.1 میلی متر

حالت انتقال

درایو تسمه راهنما: سروو موتور Physis

واحد چاپ: به طور مستقل توسط موتور سروو اروپا هدایت می شود

عملکرد ماشین

دست چپ/راست (بستگی به استفاده واقعی دارد)

2. واحد پارچه تغذیه

مدل

T2181

T2280

T2381

T2480

H2181

H2280

تایپ کنید

مدل پارچه بافته استاندارد

پارچه بافت و بافتنی مدل استاندارد

مدل تقویت پارچه بافتنی و بافتنی

مدل اختصاصی پارچه بافتنی

مدل چاپ با سرعت ثابت پارچه بافت

پارچه بافتنی مدل استاندارد

3. واحد خشک کن

مدل

S3013

S3023

S3033

S3055

بخش های خشک کن

4/5

5

4/5

7/8

پارچه قابل اجرا

پارچه بافته شده

چاپ موم نافذ دو رو-روی پارچه

پارچه بافتنی

پارچه ضخیم

سرعت

5-100 متر در دقیقه (50 هرتز)

دمای خشک کن

80 درجه -200 درجه

منبع گرما

روغن انتقال حرارت/بخار/گاز طبیعی (استاندارد: روغن انتقال حرارت)

4. پیکربندی برق

منبع تغذیه

AC3-380V±10﹪،50Hz

توان کل

160 کیلو وات

هوای فشرده

0.6-0.8MPa

منبع آب

0.2-0.4MPa



برای راه حل های فنی حرفه ای با ما تماس بگیرید.
